FrameLight 30FrameLight 30

Фрейм-лайт система

Система FrameLight складається з набору алюмінієвих профілів і ряду аксесуарів для виробництва виключно плоских лайтбоксів для внутрішніх робіт. Загальна товщина системи становить менше 5 см! Ці лайтбокси можуть бути виконані у вигляді односторонньої або двосторонньої моделей. Шарнірний фіксує профіль дає можливість швидкої заміни постера, як це має місце в системах Interchangeable Frame.

Система складається з базового профілю, до якого шарнірно кріпиться фіксує профіль за допомогою фіксуючої пружини з легованої сталі. Акрилова плита (Plexiglas GS 1001 і Plexiglas GS 1002), розроблена спеціально для цих цілей, висвітлюється з торця високоефективної 16-мм люмінесцентною лампою або апертурними люмінесцентною лампою, так що вся плита світиться (ефект торцевої підсвітки). У рамку FrameLight можна вставити плити товщиною 5, 8, 10 або 12мм залежно від типу профілю для лампи

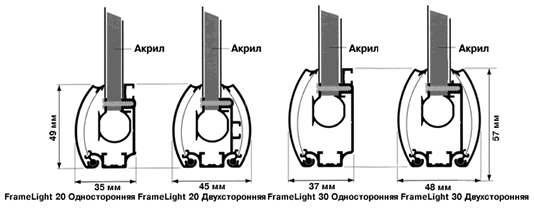

КОНСТРУКЦІЯ СИСТЕМ FRAMELIGHT

МОНТАЖ

Профілі повинні бути зрізані під кутом 45 градусів і зібрані за допомогою спеціальних кутових з’єднань (137150/620). Базовий і фіксує профілі з’єднані між собою фіксує пружиною (137195). Той факт, що акрилова плита прикріплена до базисного профілем (137600) надає конструкції боксу додаткову жорсткість.

Профіль для лампи (137614) пригвинчений гвинтами через акрилову плиту до базового профілю. Профіль для лампи служить також опорною поверхнею для постера і захисного пластику. Освітлення акрилової плити здійснюється переважно по довгому торця з двох сторін.

З метою запобігання проникнення світла через косі зрізи фіксуючого профілю, можна розмістити під фіксуючим профілем (137630) в зоні кутових зрізів чорні куточки пластика.

За допомогою спеціального елемента в базовому профілі світлові бокси можна легко прикріпити до стіни. Крім того, для підвіски світлового боксу можуть використовуватися підвіски з нержавіючої сталі з точним настроюванням (130650).

АКРИЛ

Необхідно використовувати спеціальний акрил для торцевої підсвітки товщиною 5,8,10 або 12 мм. Щоб результати освітлення були оптимальними, освітлювані бічні грані повинні бути полірованими. Інші сторони повинні бути в цьому випадку заклеєні стрічкою.

Одним з кращих варіантів акрилової плити з торцевої підсвічуванням є матеріал Plexiglas GS тисяча один або Plexiglas GS 1002 виробництва компанії Roehm Degussa.

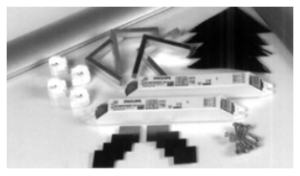

СКЛАД СИСТЕМИ

Система FrameLight 30 збирається з наступних елементів:

  • 137622 – Базовий профіль FrameLight 30
  • 137624 – Базовий профіль FrameLight 30 анодований

  • 137626 – Базовий профіль FrameLight 30 двухсторонній
  • 137628 – Базовий профіль FrameLight 30 двосторонній анодований

  • 137630 – Фіксуючий профіль FrameLight 30
  • 137632 – Фіксуючий профіль FrameLight 30 анодований

  • 137613 – Профіль для лампи під акрил 5 мм
  • 137614 – Профіль для лампи під акрил 8/10/12 мм

  • 137650 – Набір для підвішування INOX
  • 137150 – Кутовий конектор 18 мм
  • 137620 – Кутовий конектор 20/30
  • 137196 – Фіксуюча пружина 30
  • 137642 – Тримач лампи 16 мм
  • 137648 – Дросель Philips HF-P 154
  • 137649 – Дросель Philips HF-P 224
  • 137650 – Дросель Philips HF-P 239
  • 137651 – Дросель Philips HF-P 254
  • 137652 – Дросель Philips HF-P 249
