FrameLight 30FrameLight 30

Фрэйм-лайт система

Система FrameLight состоит из набора алюминиевых профилей и ряда аксессуаров для производства исключительно плоских лайтбоксов для внутренних работ. Общая толщина системы составляет менее 5 см! Эти лайтбоксы могут быть выполнены в виде односторонней или двухсторонней моделей. Шарнирный фиксирующий профиль дает возможность быстрой замены постера, как это имеет место в системах Interchangeable Frame.

Система состоит из базового профиля, к которому шарнирно крепится фиксирующий профиль с помощью фиксирующей пружины из легированной стали. Акриловая плита (Plexiglas GS 1001 и Plexiglas GS 1002), разработанная специально для этих целей, освещается с торца высокоэффективной 16-мм люминесцентной лампой или апертурной люминесцентной лампой, так что вся плита светится (эффект торцевой подсветки). В рамку FrameLight можно вставить плиты толщиной 5, 8, 10 или 12мм в зависимости от типа профиля для лампы.

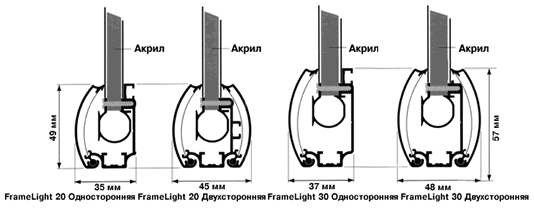

КОНСТРУКЦИЯ СИСТЕМ FRAMELIGHT

МОНТАЖ

Профили должны быть срезаны под углом 45 градусов и собраны с помощью специальных угловых соединений (137150/620). Базовый и фиксирующий профили соединены между собой фиксирующей пружиной (137195). Тот факт, что акриловая плита прикреплена к базисному профилю (137600) придает конструкции бокса дополнительную жесткость.

Профиль для лампы (137614) привинчен винтами через акриловую плиту к базовому профилю. Профиль для лампы служит также опорной поверхностью для постера и защитного пластика. Освещение акриловой плиты осуществляется преимущественно по длинному торцу с двух сторон.

С целью предотвращения проникания света через косые срезы фиксирующего профиля, можно разместить под фиксирующим профилем (137630) в зоне угловых срезов черные уголки пластика.

С помощью специального элемента в базовом профиле световые боксы можно легко прикрепить к стене. Кроме того, для подвески светового бокса могут использоваться подвески из нержавеющей стали с точной настройкой (130650).

АКРИЛ

Необходимо использовать специальный акрил для торцевой подсветки толщиной 5,8,10 или 12 мм. Чтобы результаты освещения были оптимальными, освещаемые боковые грани должны быть полированными. Другие стороны должны быть в этом случае заклеены лентой.

Одним из лучших вариантов акриловой плиты с торцевой подсветкой является материал Plexiglas GS 1001 или Plexiglas GS 1002 производства компании Roehm Degussa.

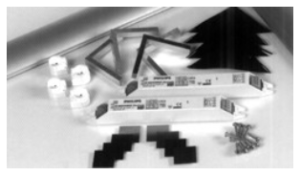

СОСТАВ СИСТЕМЫ

Система FrameLight 30 собирается из следующих элементов:

  • 137622 — Базовый профиль FrameLight 30
  • 137624 — Базовый профиль FrameLight 30 анодированный

  • 137626 – Базовый профиль FrameLight 30 двухсторонний
  • 137628 — Базовый профиль FrameLight 30 двухсторонний анодированный

  • 137630 – Фиксирующий профиль FrameLight 30
  • 137632 – Фиксирующий профиль FrameLight 30 анодированный

  • 137613 – Профиль для лампы под акрил 5 мм
  • 137614 – Профиль для лампы под акрил 8/10/12 мм

  • 137650 – Набор для подвешивания INOX
  • 137150 – Угловой коннектор 18 мм
  • 137620 – Угловой коннектор 20/30
  • 137196 — Фиксирующая пружина 30
  • 137642 – Держатель лампы 16 мм
  • 137648 – Дроссель Philips HF-P 154
  • 137649 – Дроссель Philips HF-P 224
  • 137650 – Дроссель Philips HF-P 239
  • 137651 – Дроссель Philips HF-P 254
  • 137652 – Дроссель Philips HF-P 249
